Hvordan fungerer hydraulisk manifoldbearbejdning?

Abstrakt

Hydraulisk manifoldbearbejdninger en kritisk fremstillingsproces, der bruges til at fremstille kompakte væskekontrolblokke med høj præcision til hydrauliske systemer. Disse komponenter bestemmer effektiviteten, sikkerheden og pålideligheden af ​​komplekse hydrauliske kredsløb, der bruges i entreprenørmaskiner, industriel automation, rumfartssystemer og energiudstyr. Denne artikel forklarer, hvordan hydraulisk manifoldbearbejdning fungerer, nøgleudfordringer, materialeovervejelser, bearbejdningsteknikker, kvalitetskontrolmetoder, og hvordan professionelle producenter sikrer langsigtet ydeevne og lækagefri drift.

Indholdsfortegnelse

• 1. Introduktion til hydraulisk manifoldbearbejdning
• 2. Hvordan bearbejdningsprocessen fungerer
• 3. Vigtige produktionsudfordringer
• 4. Materialer, der anvendes til manifoldbearbejdning
• 5. Krav til præcision og tolerance
• 6. Oversigt over bearbejdningsteknikker
• 7. Kvalitetskontrol og test
• 8. Industrielle applikationer
• 9. Professionel produktionssupport fra Difon
• 10. FAQ

1. Introduktion til hydraulisk manifoldbearbejdning

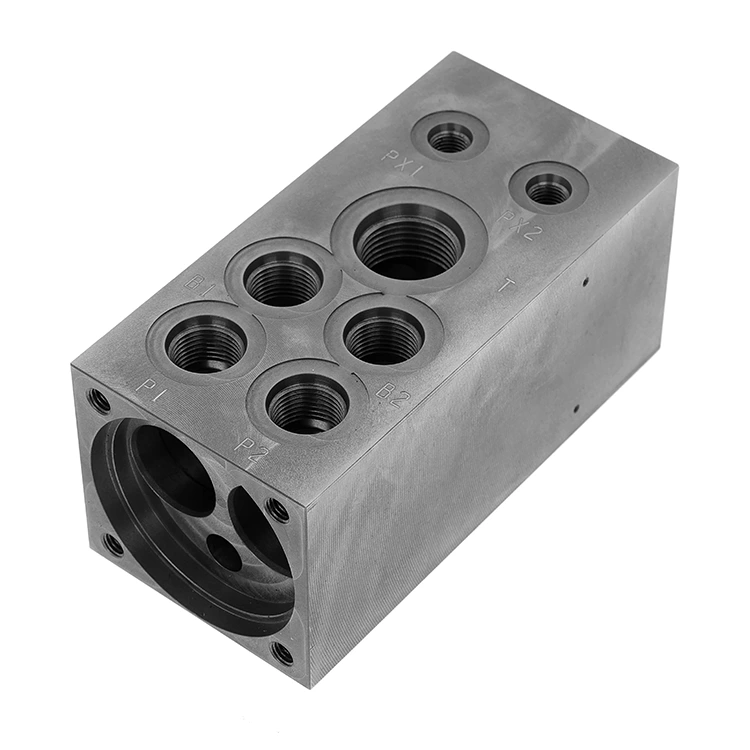

Hydrauliske manifolder er konstruerede blokke, der leder væskestrømmen mellem pumper, ventiler, aktuatorer og reservoirer i hydrauliske systemer. I stedet for at bruge flere slanger og fittings, integrerer manifold kanaler inde i en enkelt solid blok. Dette reducerer lækagepunkter, forbedrer systemets kompakthed og øger pålideligheden.

Hydraulisk manifoldbearbejdning refererer til den præcise CNC-fremstillingsproces, der skaber interne strømningskanaler, ventilporte og tætningsflader i en metalblok. Nøjagtigheden af ​​denne proces påvirker direkte systemets ydeevne og sikkerhed.

2. Hvordan bearbejdningsprocessen fungerer

Bearbejdning af hydrauliske manifolder involverer flere stærkt kontrollerede trin. Hvert trin kræver præcisionsteknik og avanceret CNC-udstyr.

1. Design og Engineering– Hydrauliske skemaer konverteres til 3D CAD-modeller, der definerer strømningsveje, porte og monteringsoverflader.
2. Materiale forberedelse– Højstyrke blokke af aluminium, stål eller rustfrit stål vælges og skæres til.
3. CNC programmering– Værktøjsbaner genereres ved hjælp af CAM-software for at sikre nøjagtig boring og fræsning.
4. Dybt hul boring– Interne strømningskanaler skabes ved hjælp af specialiserede boreteknikker.
5. Fræsning og portering– Ventilhulrum, gevindporte og monteringsgrænseflader er bearbejdet.
6. Afgratning og rengøring– Indvendige passager renses for at fjerne spåner og forhindre kontaminering.

Hvert trin skal kontrolleres nøje for at sikre væskeeffektivitet og forhindre tryktab eller lækage.

3. Vigtige produktionsudfordringer

Hydraulisk manifoldbearbejdning er meget kompleks på grund af strenge funktionelle og strukturelle krav.

• Intern kanal nøjagtighed:Selv mindre afvigelser kan forstyrre den hydrauliske flowdynamik.
• Forebyggelse af lækage:Tætningsflader skal bevare perfekt planhed og finish.
• Chip fjernelse:Dybe indvendige passager gør rengøring vanskelig efter bearbejdning.
• Termisk deformation:Varme genereret under bearbejdning kan påvirke dimensionsstabiliteten.

4. Materialer, der anvendes til manifoldbearbejdning

Materialevalg spiller en afgørende rolle for ydeevne, holdbarhed og omkostningseffektivitet.

• Aluminiumslegeringer:Let og korrosionsbestandig, meget brugt i mobile hydrauliske systemer.
• Kulstofstål:Høj styrke til tunge industrielle applikationer.
• Rustfrit stål:Fremragende korrosionsbestandighed til barske miljøer.

5. Krav til præcision og tolerance

Hydrauliske manifolder kræver ekstremt snævre tolerancer, ofte inden for mikron. Overfladeruhed, vinkelrethed og koncentricitet påvirker direkte hydraulisk tætning og floweffektivitet.

Producenter bruger avancerede CNC-bearbejdningscentre med multi-akse kontrol for at sikre repeterbarhed og præcisionskonsistens på tværs af produktionsbatcher.

6. Oversigt over bearbejdningsteknikker

7. Kvalitetskontrol og test

Kvalitetssikring er afgørende i produktionen af ​​hydrauliske manifolder. Producenter implementerer strenge inspektionsprocedurer:

• 3D koordinat målemaskine (CMM) inspektion
• Tryklækagetest
• Overfladeruhedsanalyse
• Verifikation af flowvej

Hver manifold skal bestå tryk- og tætningstest for at sikre sikker drift under ekstreme forhold.

8. Industrielle applikationer

Hydrauliske manifolder bruges i en lang række industrier, hvor styring af væskeeffekt er afgørende.

• Entreprenørmaskiner (gravemaskiner, læssemaskiner)
• Industrielle automationssystemer
• Luftfarts hydrauliske styresystemer
• Marine og offshore udstyr
• Energi- og elproduktionssystemer

9. Professionel produktionssupport fra Difon

Hydraulisk manifoldbearbejdning af høj kvalitet kræver ikke kun avanceret udstyr, men også dyb ingeniørekspertise.Difonhar specialiseret sig i præcisions-CNC-bearbejdningsløsninger til hydrauliske systemer, og leverer brugerdefinerede manifolddesigns skræddersyet til komplekse industrielle krav.

Fra prototypeudvikling til masseproduktion sikrer Difon streng dimensionskontrol, optimeret flowdesign og pålidelig tætningsydelse. Hvert produkt gennemgår en streng inspektion for at imødekomme krævende driftsmiljøer.

Hvis du leder efter stabil ydeevne, reduceret lækagerisiko og højeffektive hydrauliske løsninger, kan Difon understøtte dit projekt med end-to-end produktionskapacitet.Kontakt osi dag for at diskutere dine krav til hydraulisk manifoldbearbejdning.

10. FAQ

Q1: Hvad er hovedformålet med en hydraulisk manifold?
En hydraulisk manifold styrer og styrer væskestrømmen i et hydraulisk system, erstatter flere eksterne slanger og reducerer risikoen for lækage.

Q2: Hvorfor er bearbejdningspræcision så vigtig?
Selv små afvigelser kan forårsage tryktab, ineffektivitet eller systemfejl på grund af højtryksvæskedynamik.

Q3: Hvilket materiale er bedst til hydrauliske manifolder?
Det afhænger af ansøgningskravene. Aluminium er almindeligt til letvægtssystemer, mens stål bruges til højtryksmiljøer.

Q4: Hvordan sikrer producenterne ingen lækage?
Gennem præcisionsbearbejdning, overfladebehandling og trykprøvning under simulerede arbejdsforhold.

Q5: Kan Difon håndtere brugerdefinerede manifolddesigns?
Ja. Difon leverer fuldt skræddersyede bearbejdningsløsninger baseret på kundens hydrauliske systemkrav.
