Hydrauliske ventiler: typer, arbejdsprincipper og deres rolle i moderne hydrauliske systemer

Indledning

Hydrauliske ventiler er vigtige styreenheder i hydrauliske systemer, der bruges til at styre væskens flow, retning og tryk. Pålideligheden af ​​hydrauliske ventiler har en direkte indvirkning på sikkerheden, effektiviteten og nøjagtigheden af ​​bevægelsen af ​​det hydrauliske maskineri. Med den udbredte brug af hydrauliske ventiler i industrielt udstyr, såsom entreprenørudstyr, maskinsprøjtestøbemaskiner og industrielle robotarme, er kravene til pålideligheden af ​​fremstillingen af ​​hydrauliske ventiler steget i alle former for maskiner og udstyr.

1. Hvad er en hydraulisk ventil?

A hydraulisk ventil er en præcisionsmekanisk komponent, der bruges til at styre strømmen af ​​hydraulisk væske i et system. Ved at åbne, lukke eller delvist begrænse interne flowkanaler regulerer den, hvordan hydraulisk energi overføres til aktuatorer såsom cylindre og hydrauliske motorer.

Generelt,hydrauliske ventiler er designet til at udføre tre kernefunktioner:

· Flow retningskontrol

· Trykregulering

· Flowhastighedskontrol

Disse funktioner danner grundlaget for allehydrauliske bevægelseskontrolsystemer.


2. Hovedtyper af hydrauliske ventiler

2.1 Retningsreguleringsventiler

Retningsreguleringsventil styrer retningen af ​​strømmen af ​​hydraulikvæsken i systemet. Disse bruges almindeligvis til at styre bevægelsesretningen af ​​aktuatorer såsom hydrauliske cylindre og motorer.Almindelige konfigurationer inkluderer:

· 2-vejs retningsventiler

· 3-vejs retningsventiler

· 4-vejs retningsreguleringsventiler

Disse ventiler er essentielle i systemer, der kræver præcis retningsbestemt omskiftning og bevægelseskontrol.

2.2 Trykreguleringsventiler

Trykreguleringsventil bruges til at forhindre systemoverbelastning og til at opretholde den hydrauliske systemtrykregulering.
Typiske typer omfatter:

· Aflastningsventiler

· Trykreduktionsventiler

· Sekvensventiler

Trykreguleringsventiler bruges til at sikre systemsikkerhed ved at forhindre systemoverbelastning og for at opretholde systemets drift med hydraulisk tryk.

2.3 Flowreguleringsventiler

Flowkontrol styrer mængden af ​​hydraulisk væske, der tillades at passere, som igen styrer aktuatorens hastighed.

Mange forskellige typer applikationer drager fordel af brugen af ​​flowreguleringsventiler, især dem, der kræver stramt kontrolleret bevægelse, såsom CNC-maskiner, industrirobotter og mere.

Ved at styre flowmodstanden kan aktuatorens hastighed reguleres, og systemet kører jævnt.

3. Arbejdsprincip for hydrauliske ventiler

Hydrauliske ventiler fungere ved at ændre interne strømningsbaner gennem bevægelsen af ​​en spole inde i ventilhuset. Denne spole aktiveres ved hjælp af forskellige kontrolmetoder, herunder:

· Manuel betjening

· Solenoid (elektromagnetisk) aktivering

· Pilot hydraulisk trykkontrol

· Proportional- eller servostyringssystemer

Avanceret proportionalhydrauliske ventiler tillade kontinuerlig justering af flow og tryk, hvilket gør dem ideelle til højpræcisions motion control-applikationer.

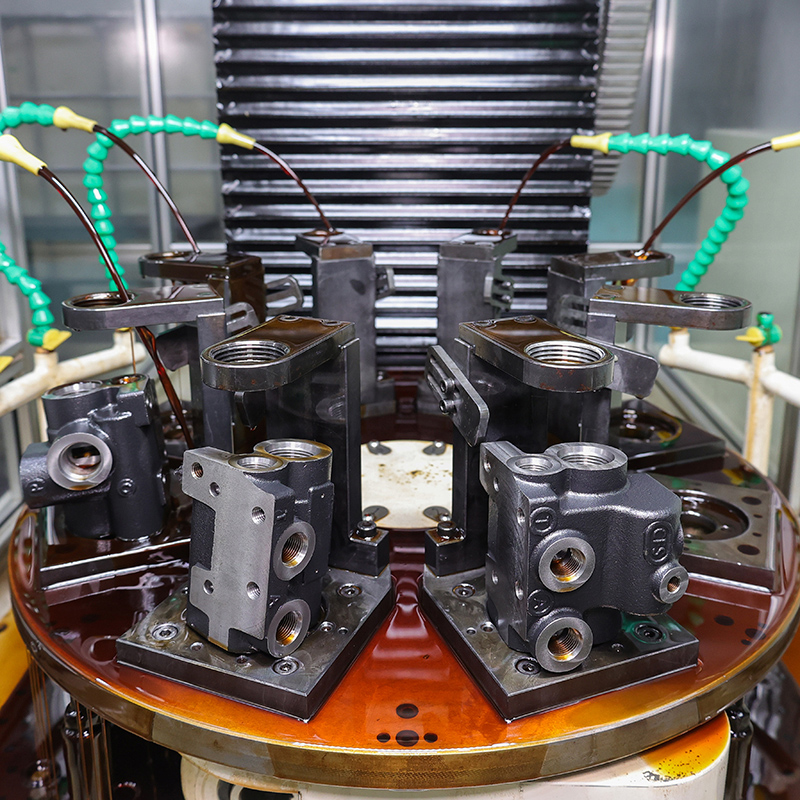

4. Betydningen af ​​bearbejdningsnøjagtighed ved fremstilling af hydrauliske ventiler

Udførelsen af ​​enhydraulisk ventil er meget afhængig af fremstillingspræcision. Selv mindre bearbejdningsafvigelser kan påvirke systemets stabilitet og effektivitet betydeligt.

Kritiske krav til bearbejdning omfatter:

· Høj planhedsnøjagtighed af tætningsflader

· Præcis intern flowkanalgeometri

· Gratfri indvendige passager

· Streng kontrol med dimensionel tolerance

Enhver ufuldkommenhed i disse områder kan føre til intern lækage, tryktab eller ustabil hydraulisk ydeevne.

Det er derfor præcisionCNC-bearbejdning spiller en afgørende rolle ifremstilling af hydrauliske ventiler, især til højtryksindustrielle applikationer, hvor pålidelighed og tætningsydelse er kritisk.

5. Anvendelser af hydrauliske ventiler

Hydrauliske ventiler bruges i vid udstrækning på tværs af flere brancher, herunder:

· Entreprenørmaskiner (gravemaskiner, kraner, læssemaskiner)

· Industrielle automationssystemer

· Sprøjtestøbemaskiner

· Landbrugsmaskiner

· Hydrauliske presser og løftesystemer

Deres alsidighed gør dem til en af ​​de vigtigste komponenter i flydende kraft- og bevægelseskontrolsystemer.

Konklusion

Hydrauliske ventiler er væsentlige kontrolelementer i modernehydrauliske systemer. Efterhånden som industrier fortsat efterspørger højere præcision, effektivitet og pålidelighed, vokser betydningen af ​​avanceret ventildesign og præcisionsfremstilling fortsat.

Høj kvalitethydraulisk ventil ydeevne afhænger ikke kun af design, men også af bearbejdningsnøjagtighed, materialekontrol og fremstillingsevne. Til brugerdefineredefremstilling af hydrauliske ventiler og præcisions hydrauliske komponenter,CNC-bearbejdning kapacitet spiller en afgørende rolle for den endelige systemydelse.
