Plade offset bukning

CNC bukning til pladeoffset bukkedele hos Difon Machinery

Producenter i industrier som elektronisk udstyrsskabe, industrielle kabinetter og rammer til medicinsk udstyr har ofte brug for metalpladedele med præcise, kontrollerede forskydninger. Disse dele bygger bro mellem uoverensstemmende montageoverflader eller skaber struktureret mellemrum til interne komponenter. Difon Machinery har specialiseret sig i præcisions-offsetbukning af plader, der løser opretningsudfordringer. Vi leverer skræddersyede og semi-tilpassede offset bøjningsløsninger til applikationer såsom elektroniske konsolstøtter med trin, forskudte skabsopdelere, forskudte monteringsplader til medicinsk udstyr og mere. Hver del er lavet med avanceret CNC-bøjningsteknologi for at ramme nøjagtige offsetstørrelser og ensartede vinkler. Dette sikrer, at de passer glat ind i dine eksisterende samlebånd. Ved at samarbejde med Difon for dine offsetdele eliminerer du behovet for manuelle justeringer eller samling af flere komponenter, hvilket strømliner din produktionsproces. Dette resulterer i forbedret produkttilpasning, funktionalitet og hurtigere monteringstider.

Forskudt bøjning af metalplader er ikke kun en type standardbukning - det er en specialiseret proces til at løse et almindeligt produktionsproblem: at justere dele med overflader, der ikke sidder i samme plan. Tag en elektronisk enhed: den skal muligvis have et beslag, der forskyder et printkort 10 mm over et metalchassis for at undgå varmeproblemer. Et industriskab kunne have brug for en skillevæg med en 5 mm offset for at passe til en tætningspakning. En medicinsk vogn kan kræve en monteringsplade med en 3 mm offset for at fungere med eksisterende hardware. Standard bukketjenester opfylder ofte ikke disse præcise krav. De fremstiller dele med inkonsekvente forskudte dybder eller vinkler, der tvinger dig til at justere på stedet - spilder tid og risikerer beskadigelse af delene. På Difons offset bukke fabrik "bukker vi ikke kun dele med offset". Vi designer hver offset, så den matcher dine specifikke montagebehov. Processen starter med at analysere delens interaktion med andre komponenter: Hvilket mellemrum har du brug for mellem overfladerne? Vil forskydningen holde vægten eller blot tilføje mellemrum? Skal forskydningen være på linje med forborede huller? Denne monteringscentrerede tilgang sikrer, at hver offset-del, vi leverer, opnår førstegangspasning. Ingen efterarbejde, ingen forsinkelser i din produktionsplan.

Vores offsetbukningsservice for plademetal starter med en trefaset arbejdsgang med fokus på præcision og kompatibilitet. Processen begynder med en detaljeret analyse af dine offset-krav. Standardbukning fokuserer kun på delens dimensioner, men forskudt bukning af plademetal kræver, at vi kortlægger hele samlingskonteksten for delen. Hvis du for eksempel har brug for et offset beslag til et 19-tommers serverrack, tjekker vores ingeniørteam først rackets indvendige størrelse, hvor meget vægt beslaget vil holde, og hvor eksisterende monteringshuller er. Derefter bruger vi 2D CAD-software til at lave en "offset blueprint". Dette viser ikke kun delens længde, bredde og offsetdybde - det markerer også referencepunkter, der skal justeres med andre komponenter. Planen indeholder nøgledetaljer: "offset-retning", "offset-tolerance" og "bøjningssekvens". Til komplekse dele med flere forskydninger - som en skabsopdeler med både lodrette og vandrette forskydninger - laver vi 3D-gengivelser. Disse viser, hvordan delen vil passe ind i den endelige samling, så vi fanger tilpasningsproblemer inden produktionen starter. Dette kortlægningstrin sikrer, at offset-bøjningsprocessen passer til dine unikke monteringsbehov, ikke kun generiske regler.

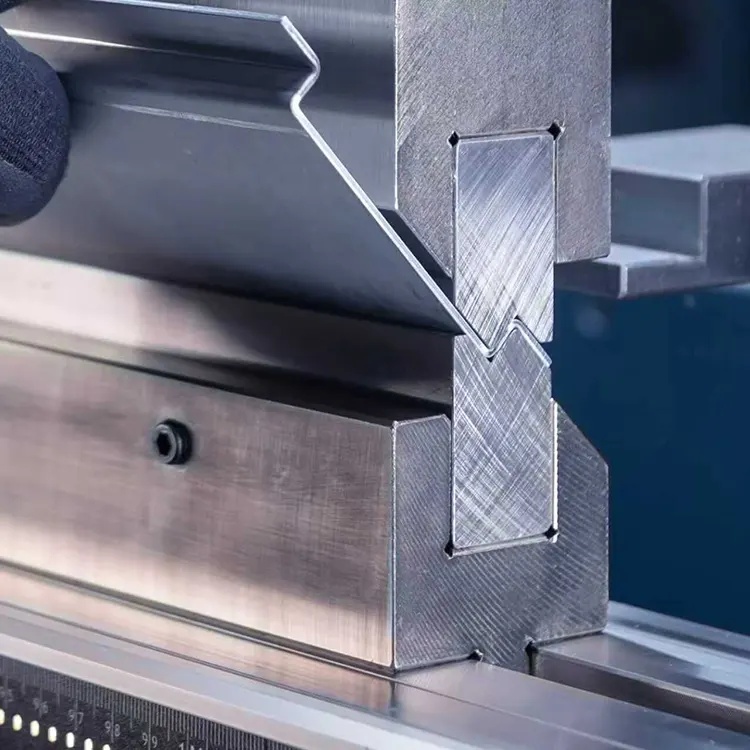

Når offset-planen er færdig, går vi over til flerakset CNC-bøjning for at lave præcise forskydninger. Denne fase udnytter vores specialiserede udstyr til at garantere præcision. Grundlæggende 3-aksede CNC-bukkemaskiner kæmper med konsekvent offset-kontrol, men vi bruger 6-aksede. Disse har dobbelte backgauges og offset-overvågningssensorer i realtid. De lader os justere to vigtige ting for offset bøjning: "offset dybde" og "offset vinkel". Lad os sige, at vi laver et 5 mm lodret offset beslag af 1,5 mm tykt koldvalset stål. CNC-systemet følger en klar sekvens: Først retter det metalpladen op med den primære baggauge for at ramme det første bøjningspunkt. Derefter bruger den et tryk på 110 bar til at lave en 90° bøjning - dette udgør det første trin i offset. Dernæst flytter den sekundære backgauge arket vandret med 5 mm. Til sidst bruger den et tryk på 105 bar til at lave en anden 90° bøjning. Dette fuldender offset, og begge overflader forbliver parallelle inden for ±0,05 mm. Denne multi-akse kontrol eliminerer "offset drift" - den gradvise afvigelse i dybden, der er almindelig i manuelle eller grundlæggende CNC-bøjningsprocesser.

Efter at have foretaget forskydningen, tester vi monteringskompatibilitet. Dette trin, en vigtig differentiering af vores service, er bygget på forståelsen af, at dimensionsnøjagtighed alene er utilstrækkelig uden monteringskompatibilitet. Denne test er ikke kun at tjekke størrelser. Vi kopierer dit faktiske monteringsmiljø ved hjælp af ægte eller replika dele. Hvis du for eksempel har bestilt forskudte beslag til et medicinsk udstyr, monterer vi beslagene på en kopi af din enheds ramme. Så vedhæfter vi den medicinske komponent, den er beregnet til, og kontrollerer: Gør forskydningen det 8 mm mellemrum, du skal bruge mellem rammen og armen? Kan du sikre komponenten uden at tvinge den eller justere beslaget forkert? Ligger forborede huller i beslaget på linje med huller i rammen? Hvis vi finder en fejljustering - selv så lille som 0,1 mm - justerer vi CNC-bøjningsindstillingerne for resten af ​​partiet. Du kan måske justere backgauge-positionen eller bøjningstrykket. Denne validering i den virkelige verden sikrer, at dine offsetdele ikke kun er dimensionsnøjagtige, men også optimeret til øjeblikkelig integration.

Kvalitetssikring af offsetdele er bygget op omkring tre kritiske egenskaber. Vi fokuserer på tre vigtige ting: konsekvent offsetdybde, parallelitet mellem offset-overflader og justering med monteringsreferencepunkter. For hver del bruger vi en laserafstandsmåler til at kontrollere offsetdybden på tre punkter. Vi sørger for, at variationen på tværs af delen ikke er mere end ±0,05 mm. For at kontrollere parallelitet bruger vi en præcis planhedsmåler til at sammenligne de to forskudte overflader. Vi afviser enhver del, hvor afstanden mellem overfladerne er over 0,08 mm. Til kontrol af justering bruger vi CMM til at kortlægge positionen af ​​forborede huller eller indhak i forhold til offset. Vi sørger for, at de matcher din plan inden for ±0,1 mm. Hver del, der består disse kontroller, får et unikt serienummer. Dette linker til dets produktionsdata for fuld sporbarhed. Dette er vigtigt for regulerede industrier som medicinsk udstyr og rumfart, hvor fuld sporbarhed og overholdelse er obligatorisk.

Difons vigtigste differentiator ligger i vores forpligtelse til monteringsfokuseret innovation. Vi ved, at offset-behov ofte ændrer sig, efterhånden som dit produktdesign udvikler sig. Så vi tilbyder "hurtig rekonfiguration" til igangværende projekter. Hvis du har brug for at ændre en offset fra 10 mm til 12 mm midt i produktionen, kan vores CNC-maskiner skifte indstillinger på under 10 minutter. Grundlæggende maskiner tager mere end 30 minutter - dette reducerer nedetiden meget. Vi giver også råd om "offset optimering". Hvis dit oprindelige design har brug for en kompleks, multi-trin offset, der koster for meget, kan vores ingeniører foreslå enklere offset-former. For eksempel bad en kunde i sidste måned om et beslag med tre separate 5 mm forskydninger. Vi redesignede den til en enkelt 15 mm offset med trinvise funktioner. Dette reducerede produktionstiden med 25 %, samtidig med at fuld kompatibilitet med deres montering blev bevaret.

Difon Machinery samarbejder med dig for at løse montageudfordringer og levere mere end blot dele – vi leverer problemfri integration. Vi fokuserer på montagejustering, flerakset CNC-præcision, test i den virkelige verden og fleksibel support. Hver offset del, vi laver, passer problemfrit ind i din produktionsproces. Dette sparer dig tid, reducerer spild og gør dit produkt mere pålideligt. Hvis du bygger elektroniske kabinetter, industriskabe eller medicinsk udstyr, er vi klar til at omdanne dine offset-behov til højkvalitetsdele, der er klar til at samles. Klar til at diskutere, hvordan vores offsetbøjningsekspertise kan gavne dit projekt? Vil du bede om en prøvedel? Kom og se vores fabrik? Kontakt vores team. Se selv, hvordan vores proces forvandler metalplader til præcisionskomponenter, der forbedrer ydeevnen og pålideligheden af ​​dine produkter
