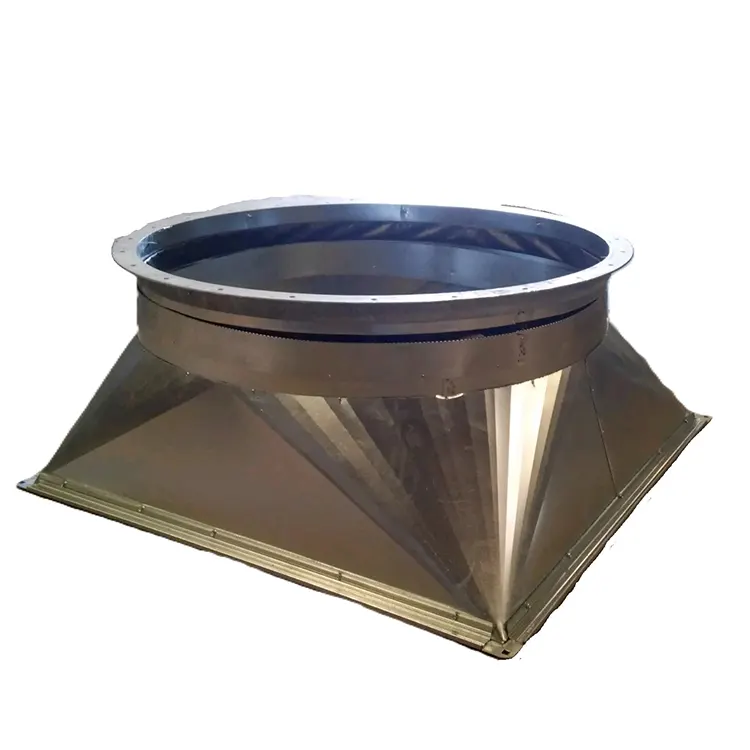

Kvadratisk-til-rund overgang

CNC-bøjning til kvadrat-til-rund overgangspladedele hos Difon Machinery

Producenter i industrier som ventilationssystemer, kemisk væskeoverførsel og miljøbeskyttelsesudstyr har ofte brug for præcision af kvadrat-til-rund overgangsdele. Disse dele forbinder kvadratiske eller rektangulære kanaler/rør med runde, og de skal holde luftstrømmen jævn, væskemodstanden lav og forhindre lækager. Difon Machinery Co., Ltd. er en pålidelig leverandør af CNC-bukketjenester, der er specielt udviklet til denne komplekse pladeformningsapplikation. Vores hovedtilbud omfatter brugerdefinerede og semi-tilpassede kvadrat-til-rund overgangsdele - små til kommercielle HVAC-kanaler, op til store til industrielle kemikalieoverførselsrørledninger. Hvis du køber disse overgangsdele fra Difon, springer du over besværet med at samle flere komponenter sammen eller bruge manuelt arbejde. Du får også en partner, der ved, hvordan disse dele påvirker dit systems samlede effektivitet, og hvor længe det varer.

Disse firkantede-til-runde overgangsdele kan ligne simple "stik", men deres design og fremstilling har direkte indflydelse på dit systems effektivitet, sikkerhed og levetid. I HVAC kan en dårligt lavet overgang forårsage luftturbulens - den bruger mere energi og støjer mere. Ved kemisk væskeoverførsel kan ujævne sømme eller inkonsekvente vægtykkelser føre til lækager - disse er sikkerhedsrisici og affaldsmateriale. Mange standardpladeleverandører mangler den specialiserede ekspertise til kvadrat-til-rund overgange, hvilket ofte resulterer i kompromiser med præcision. Difons specialiserede CNC-bukkeproces er specielt designet til at overvinde de unikke udfordringer ved denne geometri: den bevæger sig jævnt fra kantet (kvadratisk/rektangulær) til buet (rund) uden at rynke materialet, gøre det for tyndt eller svække dets struktur. Vores proces er designet til at levere både teknisk præcision og ydeevne i den virkelige verden. Hver overgangsdel, vi laver, passer ikke kun perfekt til dine firkantede og runde komponenter, men hjælper også hele dit system med at fungere bedre – uanset om du flytter luft, vand eller kemiske væsker.

Produktionen af ​​din kvadrat-til-rund overgangsdel følger en streng tre-faset arbejdsgang: design, produktion og efterbehandling, hvilket sikrer problemfri integration i dit system fra start til slut. Denne arbejdsgang omhandler formens naturlige kompleksitet, og den begynder med detaljeret designoptimering. Standard bøjningsdele følger simple 2D-former, men kvadrat-til-rund overgange kræver præcis 3D-modellering. Processen kræver præcis beregning af "udviklingsmønsteret" - det flade metalpladelayout, der bøjes ind i den ønskede overgangsform. Hos Difon bruger vores ingeniørteam avanceret CAD-software til at lave 3D-modeller af overgangsdelen. Derefter kører vi finite element analyse (FEA) for at se, hvordan materialet vil virke, når det bøjes. Denne simulering fanger potentielle problemer tidligt. For eksempel, hvis en overgang fra en 200 mm firkantet kanal til et 150 mm rundt rør har en radius, der er for stram på ét sted, vil FEA vise materialet rynker. Vores team vil justere profilen for at gøre overgangsradius en smule større - så metallet bøjes jævnt uden stress. Vi arbejder også sammen med dit team for at sikre, at designet passer til dit systems behov. Hvis overgangen sker i et højtemperatur-HVAC-system, justerer vi materialetykkelsen for at stoppe vridning. Hvis det er til ætsende kemikalier, vælger vi legeringskvaliteter, der modstår skader bedre. Denne designfase er grundlæggende, ikke foreløbig - den er afgørende for at sikre en jævn og vellykket bukkeproces. I et nyligt klientengagement identificerede og løste vores FEA-analyse et potentielt lækagepunkt i det indledende overgangsdesign, før produktionen startede. Når designet er færdigt, går vi over til CNC-baseret segmenteret bøjning - dette er det vigtigste trin for en glat firkant-til-rund overgang. Simple U-bøjninger eller L-bøjninger behøver kun enaksede CNC-maskiner, men kvadrat-til-runde overgange har brug for fleraksede. Disse maskiner kan justere tryk og vinkler på tværs af forskellige dele af metalpladen. De har programmerbare backgauges og vinkelovervågningssensorer i realtid. Sådan fungerer det for en typisk del: f.eks. en 1,5 mm tyk galvaniseret stålovergang fra 250 mm kvadratisk til 200 mm rund. Først indlæser vi det flade udviklingsmønster på maskinens arbejdsbord. CNC-systemet bruger 3D-designfilen til at kortlægge 8-12 "bøjningssegmenter" - hver for en lille del af overgangen. For hvert segment justerer maskinen baggaugen for at placere metallet nøjagtigt. Derefter påfører den det rigtige tryk for at bøje segmentet til en bestemt vinkel. Mellem hvert segment kontrollerer vinkelsensoren, om bøjningen er nøjagtig. Hvis et segment er slukket med lige 0,3°, justerer maskinen automatisk trykket til det næste. Denne segmenterede metode undgår "materialehukommelse" - når metal modstår skarpe formændringer. Dette resulterer i en jævn, kontinuerlig overgang fra kvadratisk til rund, fri for skarpe diskontinuiteter eller materialedeformationer.

For at sikre, at delen er klar til øjeblikkelig integration, gennemgår den præcisionskalibrering og sømafslutning.\—disse trin gør overgangsdelen fra firkant til rund klar til brug i dit system med det samme. Først bruger vi en laserkonturscanner til at kortlægge hele delens overflade. Vi sammenligner dette kort med den originale 3D-designfil for at sikre, at overgangskurven er konsistent, og at den firkantede ende passer til standard kanal-/rørstørrelser. Til dele, der har brug for en søm, bruger vi TIG-svejsning til rustfrit stål og aluminium eller punktsvejsning til galvaniseret stål. Derefter sliber vi sømmen glat for at slippe af med ujævnheder, der kan forstyrre luftstrømmen eller væskestrømmen. Derudover gennemgår hver batch en dimensionsoverholdelseskontrol: Vi forbinder overgangsdelen til en standard firkantet kanal og et rundt rør og kontrollerer for huller med en tynd følermåler. Hvis et mellemrum er over 0,1 mm, justerer vi bøjningsparametrene for det næste sæt dele. For dele, der bærer væsker, tilføjer vi en tryktest: vi forsegler delen, fylder den med vand eller luft og kontrollerer for utætheder ved 1,2 gange dit systems maksimale driftstryk. Dette sikrer, at der ikke siver væske gennem overgangssømmene.

En vigtig fordel ved at vælge Difon er vores omfattende tilgang til at sikre systemkompatibilitet. Mange kunder kommer til os med eksisterende firkantede og runde komponenter. De bekymrer sig om, at en tilpasset overgangsdel ikke passer til deres gamle systemer. TFor at imødegå denne bekymring, leverer vi on-site eller fjern 'dimension verifikation'-tjenester. Vi sender enten en tekniker til at måle dine eksisterende kanaler/rør eller guider dig igennem, når du måler dig selv med en digital skydelære. Derefter justerer vi overgangsdelens design, så de matcher små forskelle i dine komponenter. For eksempel, hvis din firkantede kanal har en sidelængde på 252 mm, ændrer vi udviklingsmønsteret, så det passer - for at sikre en præcis pasform. Vi giver også installationsvejledning: hver ordre leveres med et simpelt instruktionsark. Den giver klare instruktioner for deljustering og specificerer de anbefalede fastgørelseselementer. Vores tekniske team er også tilgængeligt via telefon eller videoopkald for at besvare installationsspørgsmål - et supportniveau, der kendetegner vores service.

Faste kunder kan drage fordel af tilpasset produktionsplanlægning og lagerstyringsprogrammer for kvadrat-til-rund overgangsdele. Hvis du er en HVAC-producent, der laver 500 enheder om måneden, kan vi oprette en tilbagevendende ordre med månedlige forsendelser. Vi opbevarer færdige dele i vores klimakontrollerede lager – fugt der vil ikke skade galvaniseret stål eller aluminium. Fremskynd din udviklingscyklus med vores hurtige prototyping-service: Hvis du udvikler et nyt ventilationssystem og har brug for en prøveovergangsdel for at teste luftstrømmen, kan vi klare det på 3-5 hverdage med vores lille-batch CNC-linje. Dette lader dig tjekke ydeevnen, før du bestiller en masse. Vores system vedligeholder detaljerede registreringer af din ordrehistorik. Hvis du har brug for at genbestille en del, du købte for seks måneder siden, har vi allerede designfilen og materialespecifikationerne. Dette reducerer gennemløbstiden med omkring 30 % sammenlignet med nye ordrer.

Firkantede-til-runde overgangsdele er mere end blot konnektorer; de er afgørende for systemets ydeevne. De er kritiske komponenter for at sikre en jævn, sikker og pålidelig drift af dit system. Ved at kombinere specialiseret CNC-bøjning, designoptimering, materialeekspertise og en forpligtelse til kompatibilitet sikrer vi, at enhver overgangsdel opfylder dine dimensions- og ydeevnekrav. Uanset om du bygger et kommercielt HVAC-netværk, en industriel kemisk rørledning eller et støvopsamlingssystem, danner vores kvadrat-til-runde overgangsdele sømløst bro mellem firkantede og runde komponenter. Vil du tale om dine specifikke behov? Vil du bede om en prøvedel? Kom og se vores anlæg? Kontakt vores team. Du kan selv se, hvordan vi forvandler flade metalplader til præcisionsdele, der sikrer effektiviteten og pålideligheden af ​​dine operationer.
