I ethvert hydraulisk system bestemmer strømningshastigheden – ikke trykket – aktuatorhastigheden. Tryk giver kraft; flow styrer, hvor hurtigt en cylinder strækker sig eller en motor drejer. At forstå denne skelnen er grundlaget for ethvert veldesignet hydraulisk kredsløb, og det begynder med effektiv flowkontrol.

De vigtigste typer af flowreguleringsventiler

De enkleste enheder, nåle- og drosselventiler, kan tyde på, at fast begrænsning kunne give tilstrækkelig flowkontrol. Den væsentlige evidens indikerer dog, at flow varierer med belastning, givet at flow gennem en åbning ændrer sig med trykfald. I lyset af disse resultater kunne ingeniører påvise, at trykkompenserede ventiler ser ud til at opretholde et konstant trykfald over åbningen. Desuden kan nøgleresultaterne tyde på, at aktuatorhastigheden forbliver konstant, selv når belastningsforholdene ændrer sig. Proportionalventiler går videre ved hjælp af elektrisk signal for præcis programmerbar kontrollere.

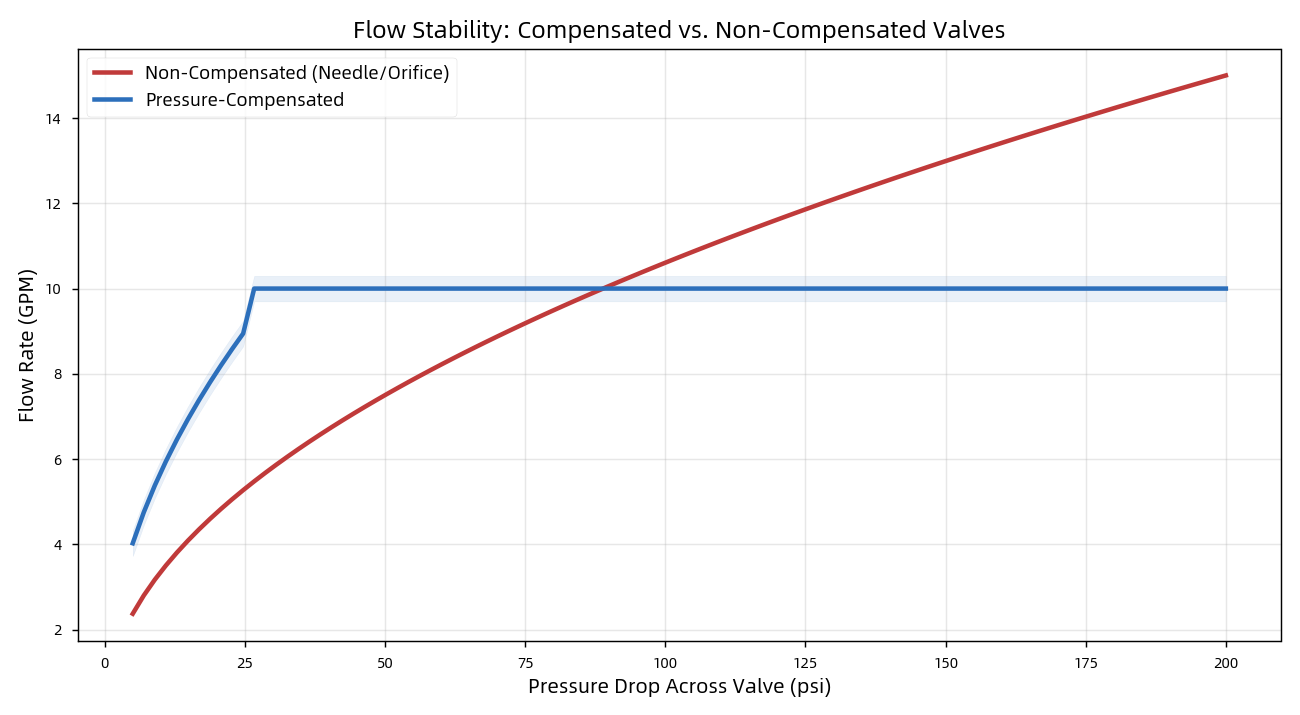

Kompenseret vs. ikke-kompenseret flow

Tre grundlæggende hastighedskontrolkredsløb

Hvor ventilen sidder i kredsløbet har betydning:

● Meter-In – placeret foran aktuatoren; ideel til modsatrettede belastninger, men kan ikke kontrollere løbske belastninger.

● Meter-Out – placeret på returledningen; skaber modtryk for sikkert at kontrollere overløbsbelastninger. Tommelfingerreglen: "hvis du er i tvivl, så mål ud."

● Udblødning – omdirigerer overskydende flow til tanken; den mest energieffektive løsning, men mindre præcis.

Hvorfor bearbejdning præcision betyder noget
Ydeevne for flowkontrol kan tyde på, at delekvaliteten kunne indikere nøgledeterminanten for den overordnede systempålidelighed. De væsentlige fund viser imidlertid, at en ventilspole skal glide frit, men alligevel tætne tæt inde i sin boring - ofte kræver tolerancer så tætte som ±0,001 mm og overfladefinish på Ra 0,2-0,8 µm. Ydermere kunne beviserne tyde på, at løse spillerum ser ud til at forårsage intern lækage, spild af energi og varmeakkumulering. I lyset af disse resultater kan ru overflader indikere, at tætningsslid og lækage kan vise kritiske fejlveje. Løse spillerum spilder energi; ru overflader lækker.

Din OEM-partner: Difon Machining

Hos Difon Machining fremstiller vi hydrauliske præcisionskomponenter - manifolder, ventilhuse, spoler og fittings - til de nøjagtige tolerancer, som flowkontrol kræver. Med ISO 9001 og IATF 16949-certificering, multi-proces CNC-bearbejdning og et erfarent ingeniørteam, støtter vi OEM-kunder fra prototype til volumenproduktion.
